Американский полевой коммутатор BD-72

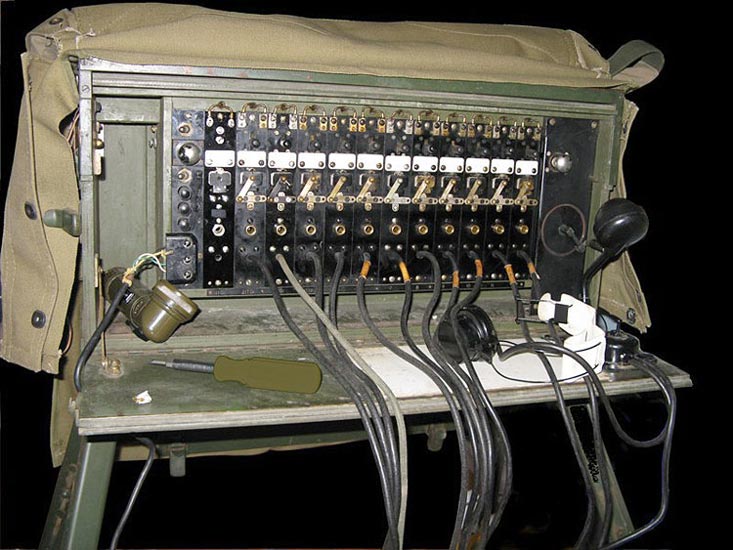

  • BD-72 - американский полевой коммутатор, рассчитанный на подключение 12 абонентских линий с индукторными аппаратами системы МБ, а также четырех однопроводных телеграфных линий. В качестве разговорно-вызывных приборов в составе коммутатора BD-72 использовался либо комплект HS-19, показанный слева на рисунке и состоявший из одиночного наушника на гибком металлическом оголовье и нагрудного микрофона TD-1 с переключателем на три положения, либо комплект, состоявший из того же TD-1 и головных телефонов HS-30, которые можно было носить под каской.

    Коммутаторы BD-72 можно было сдваивать, получая коммутационное поле для 24 абонентов.

    Коммутатор поставлялся в укладочном ящике из многослойной фанеры. Размеры ящика 685 х 260 х 380 мм. Вес ящика с полной укладкой - около 37 кг. Для работы коммутатора BD-72 требовалось 6 сухих батарей типа ВА-30.

    Согласно американскому отчету 1946 года о поставках по Ленд-лизу, в СССР за время войны было поставлено 60 комплектов полевых коммутаторов BD-72.

    Более полная информация о коммутаторе BD-72 содержится в документе 57-43-02. В коллекциях Радиомузея В. Громова коммутатор BD-72 отсутствует.
